تولید مهره شش گوش

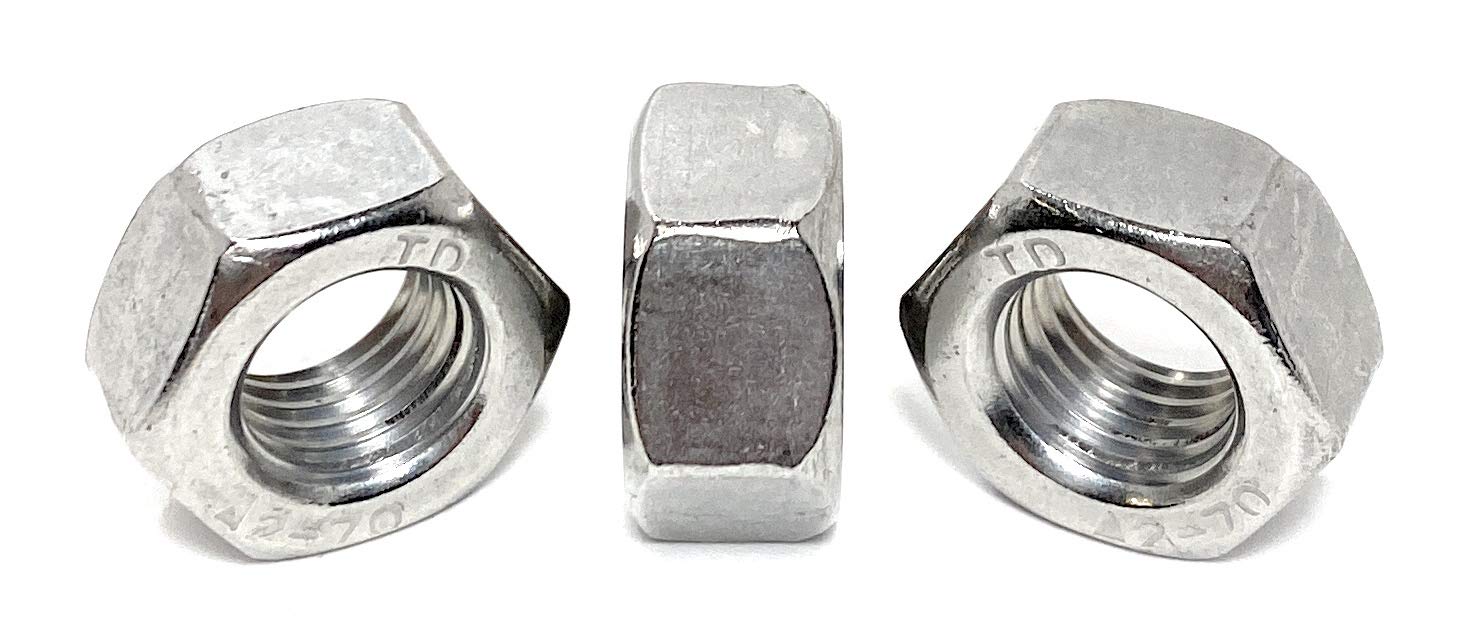

مهره شش گوش قطعه ایست که معمولا به همراه یک پیچ و دو واشر استفاده می شود . گاهی اوقات مهره به قطعه رزوه شده ای که به جایی جوش شده است بسته می شود .
تعریف مهره شش گوش : مهره قطعه ایست که در وسط آن یک سوراخ با قطر مشخص ایجاد می کنند . این سوراخ همان اندازه ایست که مهره قرار است به پیچ بسته شود . مهره با توجه به کاربردش انواع مختلفی دارد .
استاندارد استفاده و ساخت مهره : مهره را در ایران اغلب با استاندارد DIN معرفی می کنند که ساخته کشور آلمان است .
تعریف قطر مهره شش گوش :
قطر بزرگ ، قطر اسمی یا قطر اصلی
قطر کوچک
قطر گام یا قطر موثر
قطر بزرگ : بزرگ ترین قطر اندازه گیری شده را می گویند که برای دنده های خارجی ( پیچ ) فاصله سر دنده تا سر دنده مقابل و برای دنده داخلی ( مهره ) فاصله ریشه دنده تا ریشه دنده مقابل است .
قطر کوچک : کوچکترین قطر اندازه گیری شده را می گویند . که برای دنده خارجی ، فاصله ریشه دنده تا ریشه دنده مقابل و برای دنده داخلی ، فاصله سر دنده تا سر دنده مقابل است .
قطر گام : قطر ، یک استوانه مجازی است که سطح آن از نقطه ای عبور می کند که پهنای دنده با پهنای شیار آن برابر باشد . برای اینکه پیچ و مهره ای بتوانند روی هم سوار شوند ، باید از قطر گام یکسانی برخوردار باشند . قطر گام را معمولا با وسیله ای به نام کولیس اندازه می گیرند.
واژگان علمی دنده :
۱ . دنده خارجی
۲ . دنده داخلی
دنده خارجی : هنگامی که دنده روی سطح خارجی جسم زده شود ، به آن دنده خارجی گفته می شود . مانند پیچ ( Bolt , Screw )
دنده داخلی : هنگامی که دنده روی سطح داخلی جسم زده شود ، به آن دنده داخلی می گویند . مانند مهره ( Nut ) و سوراخ پیچ ( Tapped Hole )
انواع دنده در مهره :
۱ ) دنده میلی متر
۲) دنده ریز ( unf )
۳ ) دنده درشت ( unc)
در مهره دنده میلی متر ، گام دنده با توجه به سایز سوراخ مهره متفاوت است ، یعنی هر سایز ، گام دنده منحصر به خود را دارد . به طور مثال مهره سایز سوراخ ۶ میلی متر ، گام دنده ی آن ۱ میلی متر است و در مهره سایز سوراخ ۸ میلی متر ، گام دنده ی آن ۱٫۲۵ میلی متر است.
فاصله بین دو دندانه رزوه را گام دنده می گویند . به طور مثال در مهره ای با قطر سوراخ ۱۰ میلی متر که گام دنده آن ۱٫۵ میلی متر می باشد، با هر دور چرخاندن مهره روی پیچ ، به اندازه ی ۱٫۵ میلی متر مهره به پیچ بسته می شود یا اینکه پیچ به اندازه ی ۱٫۵ میلی متر درون سوراخ مهره وارد می شود .
البته پیچی که استفاده می کنیم قطر آن باید با قطر مهره برابر باشد . یعنی پیچ باید با قطر ۱۰ میلی متر و با گام دنده ی ۱٫۵ میلی متر باشد . در غیر این صورت پیچ درون مهره بسته نمی شود.
فراخوانی دنده میلی متر ( متریک ) و دنده اینچی
دنده میلی متر :
M 8 × ۱٫۲۵ – ۶g
حرف M نشان دهده نوع دنده است که در این مثال دنده مثلثی در استاندارد متریک است .
عدد ۸ نشان دهنده قطر بزرگ یا نامی پیچ است . که در این مثال برابر ۸ میلیمتر می باشد .
عدد ۲۵ نشان دهنده گام پیچ است که در این مثال برابر ۱٫۵ میلیمتر است . اگر دنده از نوع دنده درشت باشد ، گام نمایش داده نمی شود ولی در صورتی که طول پیچ ذکر شود ، باید گام نیز آورده شود . M 8 × ۱٫۵ × ۲۵
۶g اندازه انطباق یا به تعبیر دیگر سفتی و یا شلی پیچ و مهره را نسبت به هم تعیین می کند .
